Cảm Biến Nhiệt Độ DS18B20

Giới thiệu Cảm Biến Nhiệt Độ DS18B20

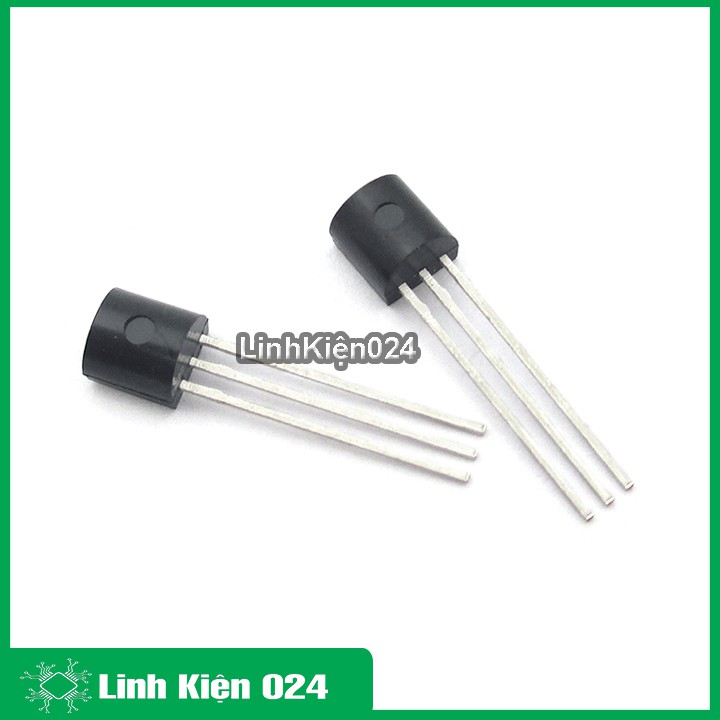

Cảm biến nhiệt độ DS18B20
Cảm biến nhiệt độ DS18B20 sử dụng chuẩn giao tiếp 1-WIRE (đường dẫn tín hiệu và đường dẫn điện áp nguồn nuôi có thể dùng chung trên một dây dẫn). Ngoài ra, nhiều cảm biến có thể dùng chung trên một đường dẫn (Rất thích hợp với các ứng dụng đo lường đa điểm).
Thông Số Kỹ Thuật Của Cảm Biến Nhiệt Độ DS18B20
Độ phân giải khi đo nhiệt độ là 9 bit.
Dải đo nhiệt độ -55oC đến 125oC, từng bậc 0,5oC, có thể đạt độ chính xác đến 0,1oC bằng việc hiệu chỉnh qua phần mềm (Có thể đạt đến các độ phân giải 10 bit, 11 bit, 12 bit).
Điện áp nguồn nuôi có thể thay đổi trong khoảng rộng (từ 3,0 V đến 5,5 V).
Dòng tiêu thụ tại chế độ nghỉ cực nhỏ.
Thời gian chuyển đổi nhiệt độ tối đa là 750ms cho độ phân giải 12bit.
Mỗi cảm biến có một mã định danh duy nhất 64 bit chứa trong bộ nhớ ROM trên chip (on chip).
CẢM BIẾN NHIỆT ĐỘ DS18B20
Sơ đồ chân DS18B20
Lấy nhiệt độ với DS18B20
a. Tìm hiểu về các lệnh ROM liên quan đến DS18B20
- READ ROM (33h)
Cho phép đọc ra 8 byte mã đã khắc bằng laser trên ROM, bao gồm: 8 bit mã định tên linh kiện (10h), 48 bit số xuất xưởng, 8 bit kiểm tra CRC. Lệnh này chỉ dùng khi trên bus có 1 cảm biến DS1820, nếu không sẽ xảy ra xung đột trên bus do tất cả các thiết bị tớ cùng đáp ứng.
- MATCH ROM (55h)
Lệnh này được gửi đi cùng với 64 bit ROM tiếp theo, cho phép bộ điều khiển bus chọn ra chỉ một cảm biến DS1820 cụ thể khi trên bus có nhiều cảm biến DS1820 cùng nối vào. Chỉ có DS1820 nào có 64 bit trên ROM trung khớp với chuỗi 64 bit vừa được gửi tới mới đáp ứng lại các lệnh về bộ nhớ tiếp theo. Còn các cảm biến DS1820 có 64 bit ROM không trùng khớp sẽ tiếp tục chờ một xung reset. Lệnh này được sử dụng cả trong trường hợp có một cảm biến một dây, cả trong trường hợp có nhiều cảm biến một dây.
- SKIP ROM (CCh)
Lệnh này cho phép thiết bị điều khiển truy nhập thẳng đến các lệnh bộ nhớ của DS1820 mà không cần gửi chuỗi mã 64 bit ROM. Như vậy sẽ tiết kiệm được thời gian chờ đợi nhưng chỉ mang hiệu quả khi chỉ có một cảm biến.
- SEARCH ROM (F0h)
Lệnh này cho phép bộ điều khiển bus có thể dò tìm được số lượng thành viên tớ đang được đấu vào bus và các giá trị cụ thể trong 64 bit ROM của chúng bằng một chu trình dò tìm.
- ALARM SEARCH (ECh)
Tiến trình của lệnh này giống hệt như lệnh Search ROM, nhưng cảm biến DS1820 chỉ đáp ứng lệnh này khi xuất hiện điều kiện cảnh báo trong phép đo nhiệt độ cuối cùng. Điều kiện cảnh báo ở đây được định nghĩa là giá trị nhiệt độ đo được lớn hơn giá trị TH và nhỏ hơn giá trị TL là hai giá trị nhiệt độ cao nhất và nhiệt độ thấp nhất đã được đặt trên thanh ghi trong bộ nhớ của cảm biến.
Sau khi thiết bị chủ (thường là một vi điều khiển) sử dụng các lệnh ROM để định địa chỉ cho các cảm biến một dây đang được đấu vào bus, thiết bị chủ sẽ đưa ra các lệnh chức năng DS1820. Bằng các lệnh chức năng thiết bị chủ có thể đọc ra và ghi vào bộ nhớ nháp (scratchpath) của cảm biến DS1820. khởi tạo quá trình chuyển đổi giá trị nhiệt độ
