Giới thiệu LCD TFT 2.4 inch

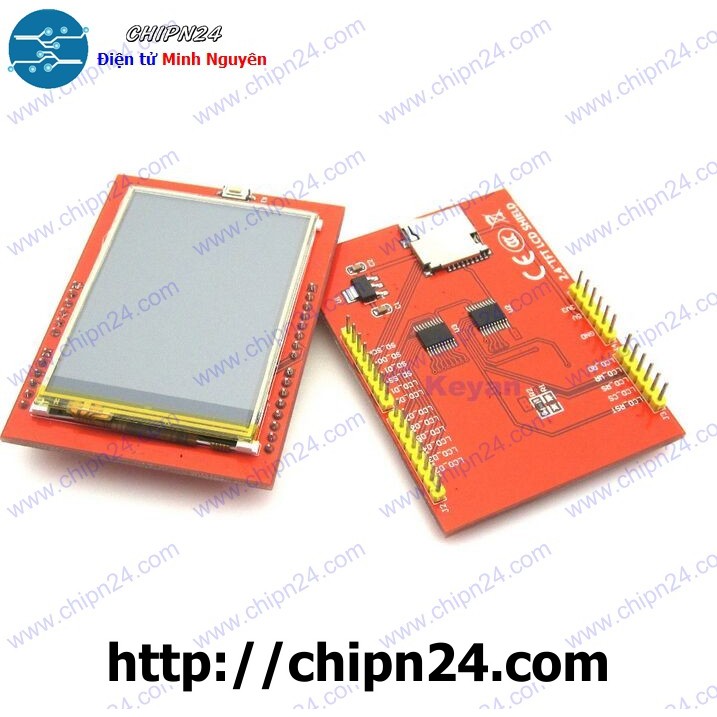

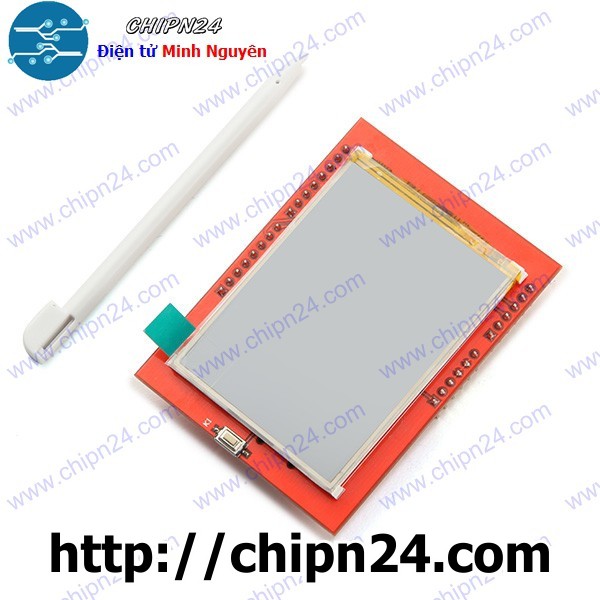

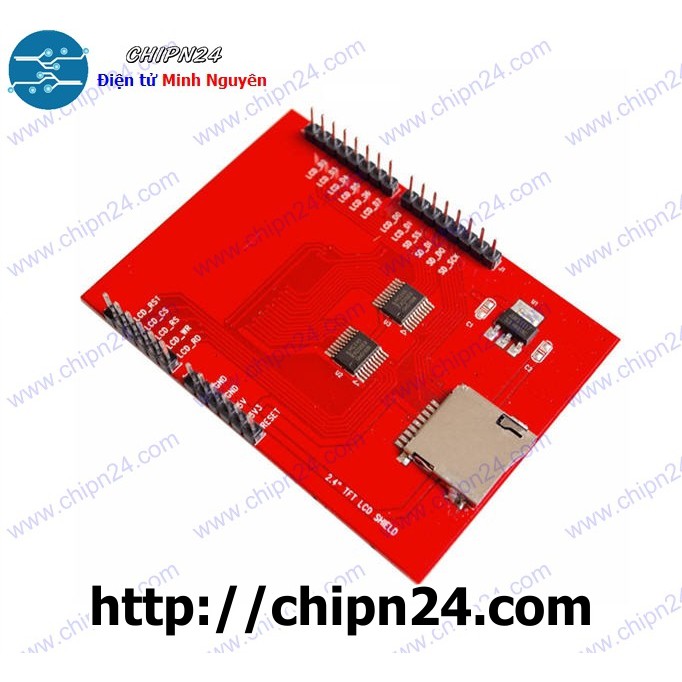

LCD TFT 2.4 inch
Arduino LCD TFT 2.4 inch touch Shield là shield màn hình cảm ứng được thiết kế riêng cho Aruino Uno. Ta không cần cắm dây nối nữa, chỉ cần lập trình cho arduino Uno điều khiển màn hình là đủ. Màn hình còn có khả năng hiển thị hình ảnh từ thẻ nhớ.
Thông số kỹ thuật:
Nguồn : 3.3 ~ 5V
Chip điều khiển : ILI9340, ILI9341, SPFD5408, tùy từng đợt màn hình.
Độ phân giải : 240 x 320 pixel
Màu sắc : 18 bit , lên đến 262,000 màu
Loại cảm ứng : điện trở
Đèn nền : LED trắng
Các chân dùng điều khiển màn hình : D5 -> D13 và A0 -> A3.
Kích thước : 71 x 52 x 7mm
Tài liệu tham khảo :
Thư viện Arduino LCD TFT 2.4 ILI9341
Thư viện Arduino LCD TFT SPFD5408
Thư viện Arduino LCD TFT SPFD5408_mirror
Cấu hình chân cảm ứng trong thư viện có thể là:
#define YP A1 // must be an analog pin, use "An" notation!
#define XM A2 // must be an analog pin, use "An" notation!
#define YM 7 // can be a digital pin
#define XP 6 // can be a digital pin
Hoặc:
#define YP A1 // must be an analog pin, use "An" notation!
#define XM A2 // must be an analog pin, use "An" notation!
#define YM 5 // can be a digital pin
#define XP 6 // can be a digital pin
..............................................................................
