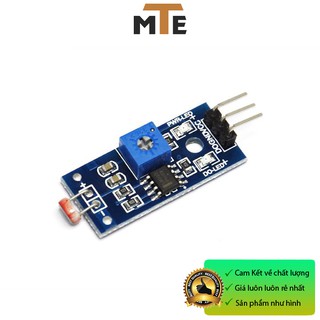

Mạch cảm biến ánh sáng quang trở CDS - Module arduino

Giới thiệu Mạch cảm biến ánh sáng quang trở CDS - Module arduino

ỨNG DỤNG:
Điều khiển thiết bị bật tắt theo ánh sáng
Điều khiển đèn chiếu sáng tự động
Hệ thống cảnh báo chống trộm
Truyền tải dữ liệu bằng thu nhận xung laser
Chế tạo đèn ngủ tự động sáng, xe dò line, đo cường độ ánh sáng.


THÔNG SỐ KỸ THUẬT:
Điện áp hoạt động 3.3V - 5 V
Tích hợp sẵn bộ so sánh opamp LM393
Kết nối 4 chân với 2 chân cấp nguồn (VCC và GND) và 2 chân tín hiệu ngõ ra (AO và DO).
Hổ trợ cả 2 dạng tín hiệu ra Analog và TTL. Ngõ ra Analog 0 – 5V tỷ lệ thuận với cường độ ánh sáng, ngõ TTL tích cực mức thấp.
Độ nhạy cao với ánh sáng được tùy chỉnh bằng biến trở .
Ngõ ra A0 là ngõ Analog dùng để đo giá trị một giá trị cường độ ánh sáng chính xác hơn
Kích thước 32 x 14 mm


Mô tả:
Module cảm biến ánh sáng sử dụng quang trở và IC LM393, độ nhạy có thể tùy chỉnh.
Thiết kế đơn giản nhưng hiệu quả và độ tin cậy cao, độ nhiễu thấp do được thiết kế mạch lọc tín hiệu trước khi so sánh với ngưỡng.
Thân thiện với người dùng hơn khi hổ trợ cả 2 dạng tín hiệu ngõ ra dạng số (tín hiệu 0 1) và dạng analog
Module tuyệt vời với các sản phẩm DIY


HÌNH ẢNH:
Mô tả sơ đồ chân:
Sơ đồ nguyên lí :
