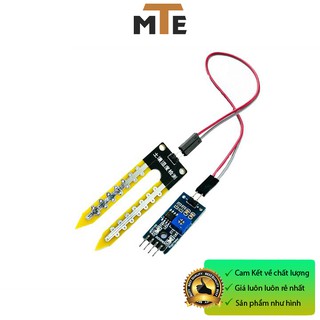

Mạch cảm biến độ ẩm đất - Module arduino

Giới thiệu Mạch cảm biến độ ẩm đất - Module arduino

ỨNG DỤNG:
Cảm biến độ ẩm đất: Có thể được sử dụng cho các ứng dụng nông nghiêp, tưới nước tự động cho các vườn cây khi đất khô, hoặc dùng trong các ứng dụng của hệ thống nhà thông minh.
Các cảm biến độ ẩm đất hoặc ẩm kế thường được sử dụng để phát hiện độ ẩm của đất. Vì vậy, nó là hoàn hảo để xây dựng một hệ thống tưới nước tự động hoặc theo dõi độ ẩm đất của các nhà máy của bạn

THÔNG SỐ KỸ THUẬT:
Điện áp hoạt động: 3.3V-5V
Kích thước PCB: 3cm * 1.6cm
Led đỏ báo nguồn vào, Led xanh báo độ ẩm.
IC so sánh : LM393
VCC: 3.3V-5V
GND: 0V
DO: Đầu ra tín hiệu số (0 và 1)
AO: Đầu ra Analog (Tín hiệu tương tự)



Sensor gồm 2 phần:
Phần thiết bị đo có 2 chân dùng để cắm vào đất được nối với phần sensor sử lý tín hiệu
Phần sensor sử lý tín hiệu có 2 chân liên kết với phần còn lại và 4 chân liên kết với mạch điều khiển hay mạch xử lý khác.


Thứ tự chân Tên gọi Mô tả
1 GND Mass
2 VCC nguồn 5V
3 D0 tín hiệu đầu ra digital
4 A0 tín hiệu đầu ra analog


Sơ đồ kết nối
Thứ tự chân chân tại Sensor chân tại Arduino
1 GND GND
2 VCC 5V
3 D0 Chân D2
4 A0 Chân A0


Lập trình tham khảo:http://arduino.vn/bai-viet/917-cam-bien-dat-va-nhung-ung-dung-hay-cua-no


#Mạch #cảm #biến #độ #ẩm #đất - #Module #arduino
