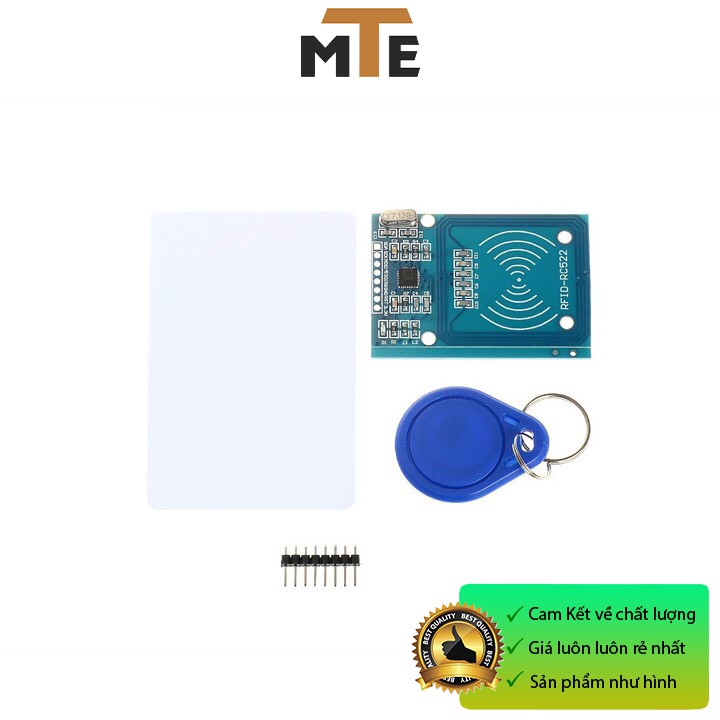

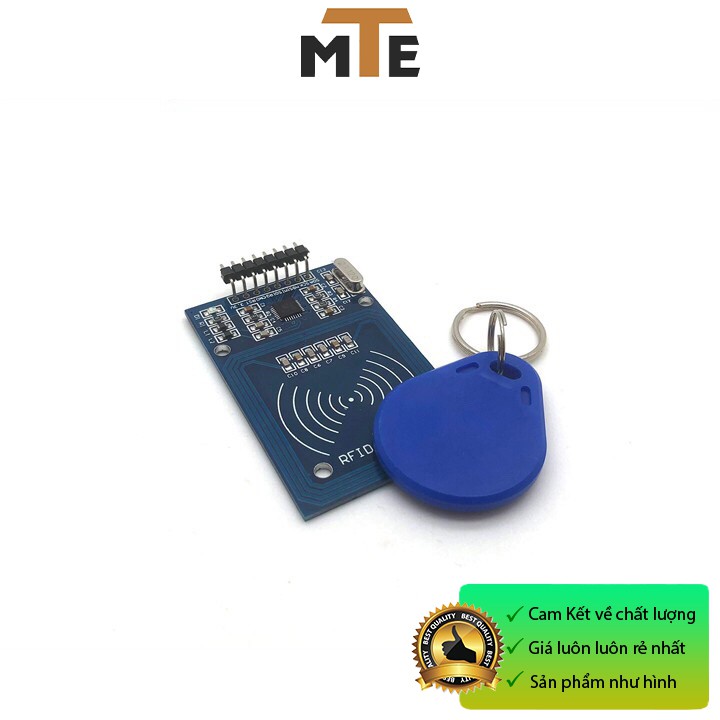

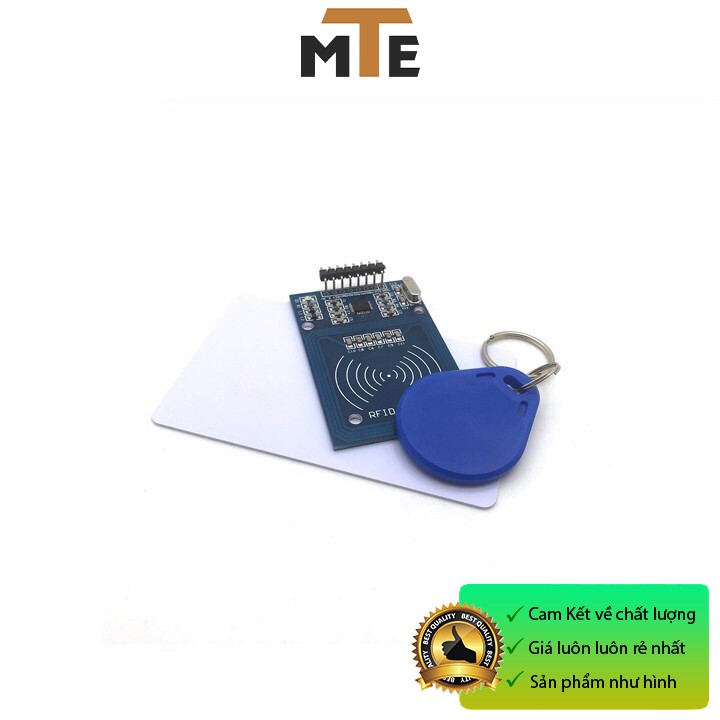

Mạch cảm biến RFID RC522 NFC 13.56Mhz - Module arduino

Giới thiệu Mạch cảm biến RFID RC522 NFC 13.56Mhz - Module arduino

ỨNG DỤNG:
Mạch cảm biến RFID RC522 NFC 13.56Mhz - Module arduino: Của Phillip dùng để đọc và ghi dữ liệu cho thẻ NFC tần số 13.56mhz, với mức giá rẻ thiết kế nhỏ gọn, module này là sự lựa chọn hàng đầu cho các ứng dụng về ghi đọc thẻ RFID.
Ứng dụng quản lý lưu thông hàng hóa
Ứng dụng quản lý kho hàng
Ứng dụng quản lý thu phí đường bộ tự động
Ngoài ra còn các ứng dụng như: quản lý nhà máy, quản lý thư viện, quản lý chấm công, quản lý bãi giữ xe, quản lý nhà ăn, quản lý sinh viên, quản lý bệnh viện, khóa cửa


THÔNG SỐ:
Nguồn: 3.3VDC, 13 - 26mA
Dòng ở chế độ chờ: 1013mA
Dòng ở chế độ nghỉ: <80uA
Tần số sóng mang: 13.56MHz
Khoảng cách hoạt động: 0～60mm（mifare1 card）
Giao tiếp: SPI
Tốc độ truyền dữ liệu: tối đa 10Mbit/s
Các loại card RFID hỗ trợ: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire

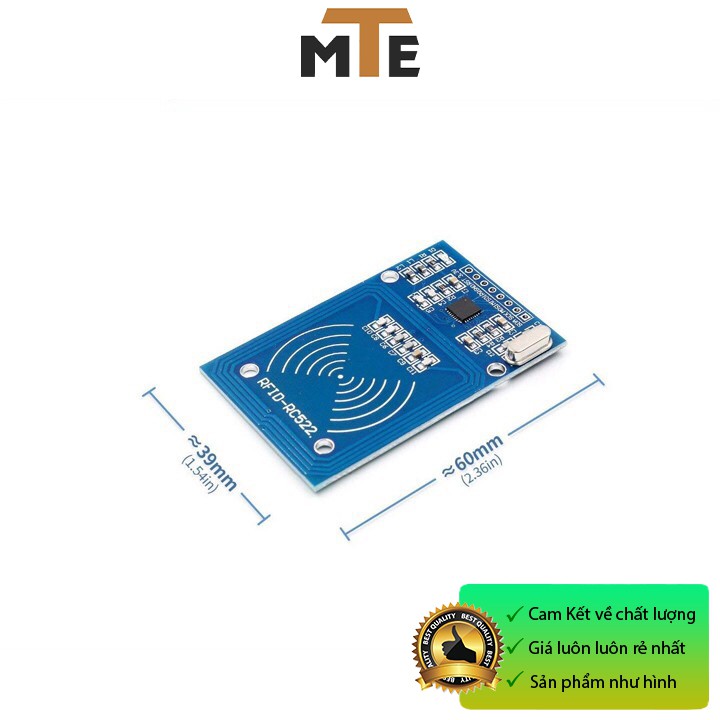

Kích thước: 40mm × 60mm

Tính năng, đặc điểm:
MF RC522 ứng dụng cho việc tích hợp cao việc đọc và viết dữ liệu.
Giao tiếp với thẻ tại tần số 13.56Mhz.
Là sự lựa chọn tốt cho sự phát triển của các thiết bị thông minh và thiết bị di động cầm tay.
MF RC552 sử dụng cho việc nâng cao điều chế và giải mã điều chế thông tin giao tiếp thụ động bằng các phương pháp hoàn toàn thích hợp trong tần số 13.56Mhz .
Tương thích với bộ phát tín hiệu 14443A.
ISO 14443A xử lý kỹ thuật để phát hiện lỗi và các khung hình.
CRYPTO1 nhanh chóng hỗ trợ mã hóa thuật toán để xác nhận sản phẩm là mafire.
MF RC552 hỗ trợ mafire giao tiếp với các chuỗi bằng tốc độ cao,tốc độ truyền dữ liệu 2 chiều lên tới 424kbit/s.
MF RC552 cũng tương tự như MF RC500,MF RC530 nhưng cũng có những đặc điểm và sự khác biệt,giao tiếp giữa nó và máy chủ ở chế độ SPI giúp giảm thiểu các kết nối hạn hẹp của PCB,giảm chi phí đáng kể.
Các MF 552 là các module được thiết kế để dể dàng sử dụng với các đầu đọc thẻ mạch.
Giá thành rẻ và được áp dụng cho sự phát triển các thiết bị cho người sử dụng
Nâng cao sự phát triển của các ứng dụng ,đáp ứng nhu cầu về sử dụng các thiết bị đầu/cuối sử dụng thẻ nhớ RF.
Module này có thể được nạp trược tiếp vào các khuôn reader khác nhau,rất thuận tiện.
Chân kết nối:

SDA(SS) chân lựa chọn chip khi giao tiếp SPI (kích hoạt mức thấp).
SCK :chân xung trong chế độ SPI.
MOSI(SDI): Master Data Out – Slave In trong chế độ giao tiếp SPI.
MISO(SDO): Master Data In – Slave Out trong chế độ giao tiếp SPI.
IRQ : chân ngắt.
GND : chân nối mass.
RST : chân reset lại module.
VCC : nguồn 3.3V.


Datasheet: Datasheet RFID RC522 : https://app.box.com/s/eygt8rot1xxf5xpp6wnmuphz81ou0nq3
Thư viện: https://github.com/miguelbalboa/rfid
Thư viện 2: Chỉnh sửa bởi: Trương Minh Trí :http://www.mediafire.com/file/tc1r558za41nni2/MFRC522.zip
Lập trình: tham khảo trang arduino.vn : http://arduino.vn/bai-viet/833-lap-trinh-va-su-dung-modul-doc-rfid-rc522
