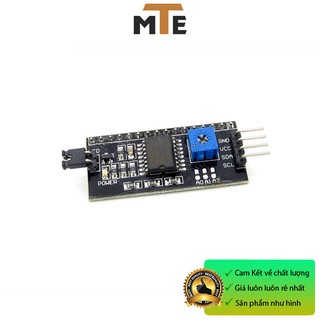

Giới thiệu Mạch chuyển giao tiếp LCD1602 LCD1604 LCD2004 sang I2C LCD

ỨNG DỤNG:
LCD có quá nhiều chân gây khó khăn trong quá trình kết nối và chiếm dụng nhiều chân của vi điều khiển? Mạch chuyển đổi giao tiếp I2C cho LCD sẽ giải quyết vấn đề này cho bạn, thay vì sử dụng tối thiểu 6 chân của vi điều khiển để kết nối với LCD (RS, EN, D7, D6, D5 và D4) thì với module chuyển đổi bạn chỉ cần sử dụng 2 chân (SCL, SDA) để kết nối.
Module chuyển đổi I2C hỗ trợ các loại LCD sử dụng driver HD44780(LCD 1602, LCD 2004, … ), kết nối với vi điều khiển thông qua giao tiếp I2C, tương thích với hầu hết các vi điều khiển hiện nay



THÔNG SỐ:
Điện áp hoạt động: 2.5-6V DC
Hỗ trợ màn hình: LCD1602,1604, 2004 (driver HD44780)
Giao tiếp: I2C
Địa chỉ mặc định: 0x27 (có thể điều chỉnh bằng ngắn mạch chân A0/A1/A2). Với các mạch chuyển đổi giao tiếp I2C cho LCD phiên bản mới, địa chỉ sẽ là 0x3F
Kích thước: 41.5mm(L)x19mm(W)x15.3mm(H)
Trọng lượng: 5g
Tích hợp Jump chốt để cung cấp đèn cho LCD hoặc ngắt
Tích hợp biến trở xoay điều chỉnh độ tương phản cho LCD


TÀI LIỆU:
Giới thiệu về giao tiếp I2C: http://arduino.vn/bai-viet/1053-giao-tiep-i2c-voi-nhieu-module
Giao tiếp I2C với LCD: http://arduino.vn/bai-viet/1053-giao-tiep-i2c-voi-nhieu-module
