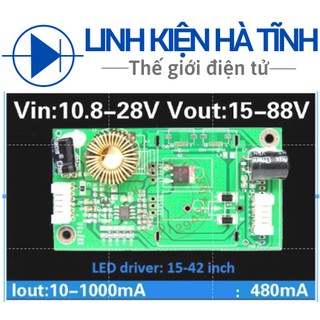

Giới thiệu Mạch độ cao áp Led tivi bo cao áp tivi led cao áp led 15-42' cao áp tivi led 42inch (không bảo hành)

-Vcc (nguồn vào) 12-24V (10.8v ~28V)

-ON/OFF,ON,EN,ON_BL: chân công tắc Tầm 2.5V - 5v

-PWM, PDIM, VDAJ, BL-PWM, v.v: chân điều chỉnh độ sáng (0-5v) - Khuyên dùng 4-5V.

GND: mặt đất (cung cấp điện âm)

LED +: LED (thanh ánh sáng) dương

LED-: LED (dải ánh sáng) âm

Các mức dòng tham khảo:

26 inch trở lên: 480mA
24 inch trở xuống: 240mA

Tùy trường hợp cần tăng giảm để thích hợp hơn.
Dùng nguồn 12V để giàm chi phí.
Là dạng ổn áp dòng: điện áp được điều chỉnh tự động.

Ví dụ: 4 chuỗi x 20 LED: điện áp được điều chỉnh là 3.2V x 20 = 64V hoặc hơn. Nếu mỗi chuỗi LED là 60mA thì cần 60mA x 4 = 240mA để hoạt động cho tất cả.

Tham số giới hạn:
Vin = 24V Vout=75V Iout=720mA trở lên ~ 60W
Vin = 12V Vout=75V Iout=400mA trở lên ~ 30W
Lưu ý: ko được cấp nguồn khi ko tải sẽ làm chết bo.
………………………………………………………………………………………………………….
