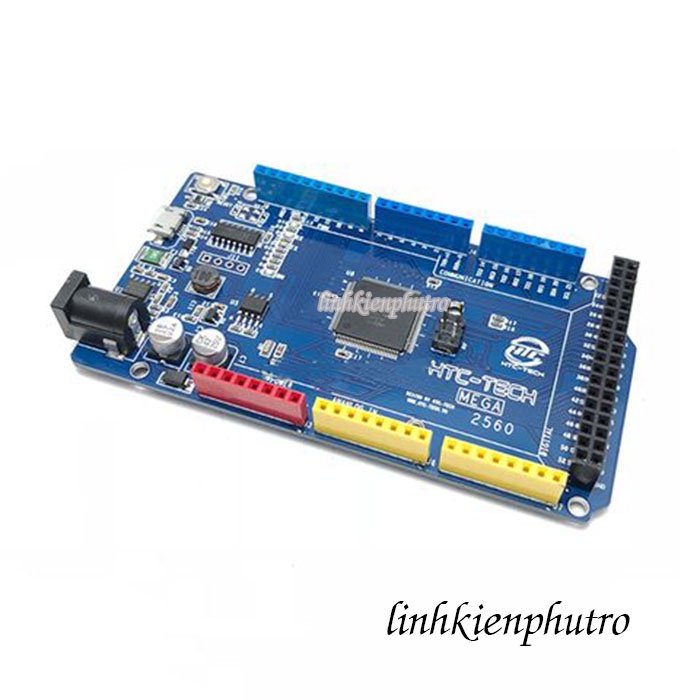

Mạch HTC Mega 2560 - Tương Thích Arduino Mega2560

Giới thiệu Mạch HTC Mega 2560 - Tương Thích Arduino Mega2560

Mạch HTC Mega 2560 là sản phẩm từ HTC-Tech là một module ứng dụng lập trình được sử dụng tương thích hoàn toàn với Arduino Mega2560 và phần mềm lập trình Arduino IDE.

Sản phẩm sử dụng cổng Micro USB thay thế cho cổng USB type B được dùng các phiên bản khác, giúp bạn thuận tiện hơn khi sử dụng.

Một điều thú vị với phiên bản này là các cổng kết nối được thiết kế theo màu sắc như sau:

Màu đỏ: Phần Power
Màu xanh lá: Analog I/O
Màu xanh dương: Digital I/O - PWM
Màu đen: Digital I/O
Mạch HTC Mega 2560 là một board mạch vi điều khiển dựa trên ATmega2560. Mạch gồm 54 chân ngõ vào/ngõ ra kỹ thuật số (Digital I/O) - trong đó có 14 chân PWM , 16 chân ngõ vào tín hiệu tương tự (Analog I/O), bộ tạo dao động 16MHz, 4 UARTs, kết nối cổng Micro USB, Jack Power DC, cổng ICSP header, một nút Reset. Mạch được thiết kế với mọi thứ cần thiết để hỗ trợ vi điều khiển; chỉ cần kết nối với cổng Micro USB hoặc cấp nguồn cho mạch bằng nguồn chuyển đổi AC-DC hoặc Pin để mạch hoạt động.

Thông số kỹ thuật:
Chip: ATmega2560
Điện áp hoạt động: 5VDC
Điện áp ngõ vào khuyên dùng: DC 7V ~ 15V
Dải điện áp ngõ vào: DC 5V ~ 23V
Số chân I/O: 54 (trong đó có 14 ngõ ra PWM)
Số chân Analog input: 16
Dòng tải mỗi chân I/O: 20mA
Dòng tải cho chân 3.3V: 50mA
Bộ nhớ Flash: 256KB trong đó 8KB sử dụng cho bootloader
SRAM: 8 KB
EEPROM: 4 KB
Clock Speed: 16 MHz
Kích thước: 101.5 x 53.3mm
