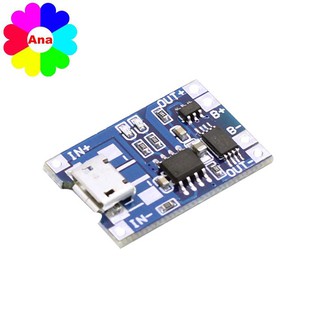

Mạch sạc pin lithium 18650 TP4056 1A – Có bảo vệ

Giới thiệu Mạch sạc pin lithium 18650 TP4056 1A – Có bảo vệ

TÊN SP: Mạch sạc pin lithium 18650 TP4056 1A – Có bảo vệ

ỨNG DỤNG:
-Mạch sạc pin 18650 TP4056 1A( loại pin có áp 3.7 ­4.2V ) cực kì nhỏ gọn dùng IC TP4056 hỗ trợ sạc và tự ngắt khi đầy(có LED đỏ sáng), dòng tối ra khi sạc lên đến 1A, cấp nguồn từ cổng miniUSB tiện dụng.

THÔNG SỐ KỸ THUẬT:
-Hỗ trợ giúp bạn sạc cho pin Lithium 3.7-4.2V.
-Mạch nhỏ gọn, dùng IC TP4056.
-Nguồn vào: 4.5 – 5.5V.
-Điện áp khi đầy pin: 4.2V-4.25V.
-Kích thước: 25 x 19 x 10 mm.
-Dòng sạc tối đa 1A.
-Có IC bảo vệ pin tránh kiệt pin khi xả (đặc điểm nổi bật ).
Lưu ý: không có chống ngược nguồn.

HƯỚNG DẪN SỬ DỤNG:
+Sử dụng pin Ultra hoặc pin Litium kết nối vào 2 cực Bat của MODULE Sạc Pin TP4056 1A Micro V2 – IC Bảo Vệ Quá Dòng – Quá Áp.

+Module sử dụng cáp nguồn USB micro hoặc có thể sử dụng nguồn ngoài thông qua kết nối cấp vào 2 chân IN+ và IN-.

Lưu ý:
+Khi pin được kết nối lần đầu tiên, có thể không có đầu ra điện áp giữa OUT + và OUT – .Trong trường hợp này, mạch bảo vệ có thể được kích hoạt bằng cách sạc điện áp 5V, và khi pin bị ngắn mạch từ B + B- Nó cần phải được tính phí để kích hoạt các mạch bảo vệ. Lưu ý rằng bộ sạc phải 1A trở lên, nếu không nó có thể không sạc đúng cách
+Ổ cắm MICRO USB và pad + bên cạnh ổ cắm USB MICRO là đầu vào nguồn cho 5V. B + sau đó điện cực dương của pin lithium, B – sau đó điện cực âm của pin lithium. OUT + và OUT- kết nối với tải, chẳng hạn như kết nối tích cực và âm phủ điện thoại di động tăng hoặc tải khác.
+Kết nối pin với B + B-, lắp bộ sạc điện thoại vào ổ cắm USB, đèn đỏ đang sạc, đèn xanh đã đầy.
