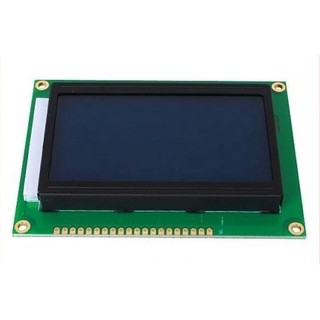

Màn hình LCD 12864

Giới thiệu Màn hình LCD 12864

Mô tả sản phẩm

Màn hình Graphic LCD12864 xanh dương thích hợp cho các ứng dụng hiển thị hình ảnh, chữ ở 1 diện tích lớn, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.

Thông số kỹ thuật:

Điện áp hoạt động là 5 V.
Kích thước: 93 x 70 x 13.5 mm
Chữ trắng, nền xanh dương
Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.
Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
Có thể được điều khiển với 6 dây tín hiệu
Có bộ ký tự được xây dựng hổ trợ tiếng Trung Quốc, xem thêm ST7920, ST7921 datasheet để biết thêm chi tiết.

Chân Ký hiệu Mô tả Giá trị
1 VSS GND 0V
2 VDD 5V
3 V0 Độ tương phản
4 RS Lựa chọn thanh ghi RS=0 (mức thấp) chọn thanh ghi lệnh
RS=1 (mức cao) chọn thanh ghi dữ liệu

5 R/W Chọn thanh ghi đọc/viết dữ liệu R/W=0 thanh ghi viết
R/W=1 thanh ghi đọc

6 E Enable
7 DB0 Chân truyền dữ liệu 8 bit: DB0DB7
8 DB1
9 DB2
10 DB3
11 DB4
12 DB5
13 DB6
14 DB7
15 CS1 Chip 1 Select
16 CS2 Chip 2 Select
17 RST Reset Reset mức thấp
18 VOUT
19 LED+ Cực dương led nền 0V đến 5V
20 LED- Cực âm led nền 0V
